28圈

    电话咨询

    0731-85357800

    移动二维码

    移动二维码

    移动二维码

    返回顶部

    业务纵横

    当前位置:首页 > 业务纵横 > 产品中心 > 28圈锂电产品

    HLM-105产品规格书

    2023-05-15 来源:原创 浏览量:12495
      锂离子二次电池锰酸锂正极材料
      产品规格书
      型号：HLM-105

    拟制

    审核

    批准






    客户签字盖章确认/日期


      1、前言
      本规格书描述了湖南28圈锂电科技有限公司（以下简称28圈锂电）生产的105型锂离子电池正极材料，分子式LiMn2O4。
      2、型号：HLM-105
      3、产品适用范围
      适用于高倍率高能量密度型产品，如电动工具、电子烟、电动自行车、二轮车、三轮车、小型储能等领域。
      4、产品特点
      本产品生产采用元素掺杂和粒度重组工艺，具有压实密度大，比容量高兼顾循环性能好，一致性好，加工性能好的优点，配合三元使用可大幅降低成本。
      （1）产品颗粒呈完整规则尖晶石相，粒度分布均匀、集中，材料加工性能优越。
      （2）产品综合性能优异。常温1C克容量大于118mAh/g，循环500周以上，容量保持率大于80%。
      （3）X射线衍射无杂相。
      5、物理指标：
      5.1、物化指标

    产品名称

    锰酸锂

    型号

    HLM-105

    化学成分及物理指标

    分析项目

    标准值

    典型值

    检测手段

    Mn，%

    ≥57.0

    58.89

    容量法

    Li，%

    4.2±0.2

    4.10

    AAS

    K，%

    ≤0.05

    0.0011

    AAS

    Na，%

    ≤0.35

    0.2166

    AAS

    Fe，%

    ≤0.01

    0.0034

    AAS

    Ca，%

    ≤0.05

    0.0189

    AAS

    Cu，%

    ≤0.01

    0.0003

    AAS

    SO42-，%

    ≤1.5

    1.18

    重量法

    H2O, %

    ≤0.08

    0.04

    重量法

    比表面，m2/g

    ≤1.0

    0.59

    比表面测试仪

    振实密度，g/cm3

    ≥1.8

    2.03

    振实密度仪

    磁性物质，ppb

    ≤3500

    3369

    ICP

    粒度(um)

    （可根据客户要求调整）

    D10

    ≥3.0

    4.10

    马尔文粒度分析仪

    D50

    13～18

    14.1

    D90

    ≤40

    25.7

      5.2、基本电性能指标

    项目

    标准值

    典型值

    检测手段

    压实密度（g/cm3）

    ≥2.80

    2.85

    下游客户提供的参考数据

    扣电1C放电比容量（mAh/g）

    ≥118

    121

    蓝电电池测试仪

    常温500周循环容量保持率（1C充/放电）

    ≥80

    82

    蓝电电池测试仪

      （备注：此表中有关电性能数据为电池厂家提供，仅供参考，产品品质以质检单为准。）

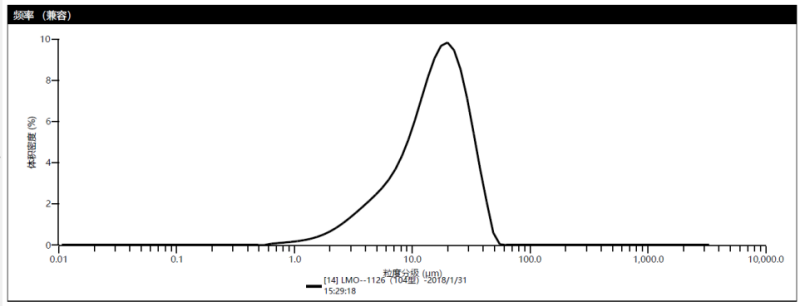

      5.3、粒度分布

      5.4、电镜图


      6、包装方式及贮存条件
      6.1、包装方式：内铝箔袋真空包装外套纸箱，25kg/箱。
      6.2、堆放层数要求：纸箱包装≤3层。
      6.3、标签样式：默认28圈锂电出货标签，如客户特殊要求，可按客户提供的标签样式执行。
      6.4、贮存条件：密封保存，避免阳光直射。推荐贮存温度≤37℃、湿度≤50%RH。保质期1年，产品超过保质期，应由我司检验并再评估能否正常使用。
      6.5、开封条件下，严格控制贮存湿度≤30%RH，并尽快使用。
      7、运输注意事项
      装车时纸箱上方不可放置重物，防止纸箱变形；防止挤压和日晒雨淋；可使用汽车、火车、轮船、飞机等交通工具进行运输。
      8、加工使用建议
      正极配比：锰酸锂95.0﹪～96.5﹪，SP0.3﹪～0.5﹪，CNT0.6﹪～1.2﹪，PVDF2.6﹪～2.9﹪。建议采用分子量大于100万的PVDF作为粘结剂，如果粘结剂为悬浮法制作，可以将用量调整为1.5﹪～2.0﹪。
      建议负极过量比：8﹪～12﹪。
      建议使用压实：2.80～2.90g/cm3。
